工作原理：
电涌保护器（SPD）是电子设备雷电防护中不可缺少的一种装置，其作用原理是在正常情况下，电涌保护器处于极高的电阻状态，从而保证电源系统正常工作；当电源系统随着冲击电流及电压的逐步提高，SPD的电阻持续下降，SPD立即在纳秒级的时间内导通，将电涌能量通过SPD泄放入大地；当电涌过后，电涌保护器又迅速恢复为高阻状态，从而不影响系统正常工作。

功能特点：
◎ 放电通流量大，保护水平高，安全，可靠，维护方便
◎ 本产品防雷单元｛每相｝采用矩阵式多芯片组合电路结构
◎ 每相线路设计采用均流技术，大通流量设计
◎ 每一放电单元设有热熔保护和过流保护
◎ 工作状态指示﹝正常为绿灯，失效或故障为红灯
◎ 结构美观，安装方便

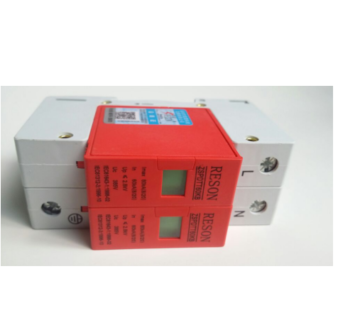

产品名称		单相模块式电源防雷器（二级）
型号		ZSPD TT40K B/2
电源系统		单相
标称工作电压		220V
额定电压（最大持续运行电压）		385V
标称通流容量（8/20μs）		40KA
最大通流容量（8/20μs）		80KA
电压保护水平Up	5KA(8/20μs)时	≤1.8KV
	在Isn时	≤2.0KV
泄漏电流IL		≤15μA
响应时间Ta		≤25ns
最大保险丝强度		125AgL/gG
工作环境		温度：-40～85℃，相对湿度：5～95%（25℃)
安装		标准35mm导轨
连接		10-25mm2多股或单股导轨
外壳材料		阻燃PC

避雷器安装要求说明： 1、SPD应用于主分配电系统为220V或380V第一、二、三级雷电防护，并联安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。 2、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。 3、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD； 4、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方； 5、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直； 6、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感； 7、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）； 8、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2；电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2； 9、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中； 10、SPD连接线的走线要美观，特别是直线、转弯、连接头，保证SPD整洁美观，连接牢固可靠； 11、SPD安装完毕后，须由施工单位技术主管再次检查确认，保证SPD安装正确、可靠，SPD的接地要求应小于4欧姆；如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆；
