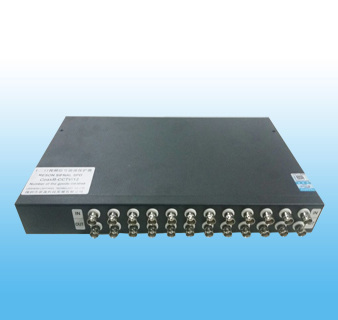

RESON 12路视频信号浪涌保护器

RESON COAXB-CCTV/12视频信号防雷器（SPD）主要用于50Ω,75Ω和93Ω同轴视频信号,有线电视传输,电子监控系统设备（监控系统视频线、矩阵BNC接口、光端机BNC接口、摄像机BNC接口）的雷电浪涌防护。能防止以上各类系统设备被雷击或工业噪声等产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断等危害。

应用范围

视频监控设备（摄像机、视频监控器、光端机、显示器、视频矩阵、硬盘录像机以太网交换机电视墙）。

资料下载

产品特点

功能特点：
●通流容量大，采用多级保护。
●内置快速半导体保护器件，响应速度快，残压低。
●核心元件采用国际知名品牌，性能优越。
●节能、环保，安装简便，适用于各种标准接口类型。
●插入损耗低，确保线路畅通。
●驻波系数小，工作频率范围宽。

产品类别：

产品型号	典型应用系统
COAXB-CCTV	单路视频信号
COAXB-CCTV/8	8路视频信号
COAXB-CCTV/12	12路视频信号
COAXB-CCTV/16	16路视频信号
COAXB-CCTV/24	24路视频信号

技术参数

名称		12路视频信号防雷器
型号		coaxb-CCTV/12
保护路数		12路
功能		视频
额定电压		5V
最大持续操作电压	uc	15V
标称通流容量(8/20μs)	ln	5KA
最大通流容量8/20μs)	lmax	10KA
电压保护级别1KVμs时	up	≤150V
响应时间	ta	≤10ns
适用传输阻抗	r	50/75/93Ω
插入损耗	ae	≤0.3db
工作温区		.-25℃…+85℃
典型适用系统		有线电视、卫星、监控视频信号
接口形式		BNC
结构设计		机架式
外壳材料		屏蔽金属

安装说明：
● 本产品为串联连接方式。
● 请选择与被保护设备接口类型相同的产品。
● 防雷器的IN为输入，OUT为输出，输入端接外线，输出端与被保护设备输入端相连接。
● 防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。
● 防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

产品维护：
应定期检查电涌保护器的工作情况，如果发现因为电涌保护器的原因引起系统传输性能的降低或信号中断，提示用户保护电路已失效，保护器对安装在它下游的电子设备失去保护作用，用户须立即更换保护器。
